Анализ любой ЭКГ следует начать с проверки правильности техники ее регистрации.

Во-первых, необходимо обратить внимание на наличие разнообразных помех, которые могут быть обусловлены наводными  токами, мышечным тремором, плохим контактом электродов с кожей и другими причинами. Если помехи значительны, ЭКГ следует переснять.

Во-вторых, необходимо проверить амплитуду контрольного милливольта, которая должна соответствовать 10 мм.

В-третьих, следует оценить скорость движения бумаги во время регистрации ЭКГ.

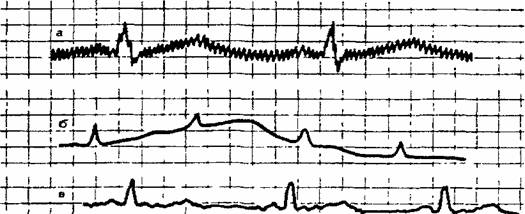

Рисунок 24. Помехи, возникающие при регистрации ЭКГ.



а - наводные токи - сетевая наводка в виде правильных колебаний с частотой 50 Гц; б - «плавание» (дрейф) изолинии в результате плохого контакта электрода с КОЖЕЙ; в - наводка, обусловленная мышечным тремором (видны неправильные частые колебания). При записи ЭКГ со скоростью 50 мм с"1 мм на бумажной ленте соответствует отрезку времени 0,02 с, 5 мм - 0,1 с, 10 мм - 0,2 с, 50 мм - 1,0 с. В этом случае ширина комплекса QRS обычно не превышает 4-6 мм (0,08-0,12 с), а интервал Q - Т- 20 мм (0,4 с).

При записи ЭКГ со скоростью 25 мм-с"1 мм соответствует временному интервалу 0,04 с (5 мм - 0,2 с), следовательно, ширина комплекса QRS, как правило, не превышает 2 - 3 мм (0,08-0,12 с), а интервала Q-Т- 10 мм (0,4 с).

Чтобы избежать ошибок в интерпретации электрокардиографических изменений, при анализе любой ЭКГ нужно строго придерживаться определенной схемы ее расшифровки, которую следует хорошо запомнить.

Общая схема (план) расшифровки ЭКГ.

I.   Анализ сердечного ритма и проводимости:

1)    оценка регулярности сердечных сокращений;

2)      подсчет числа сердечных сокращений;

3)      определение источника возбуждения;

4)      оценка функции проводимости.

II. Определение поворотов сердца вокруг переднезадней, продольной и поперечной осей:

1)  определение положения электрической оси сердца во фронтальной
плоскости;

2)    определение поворотов сердца вокруг продольной оси;

3)    определение поворотов сердца вокруг поперечной оси.

Ш.Анализ предсердного зубца Р.

IV. Анализ желудочкового комплекса QRST

1) анализ комплекса QRS;

2)      анализ сегмента RS-Т;

3)      анализ зубца Т;

4)      анализ интервала Q- Т.

V. Электрокардиографическое заключение.

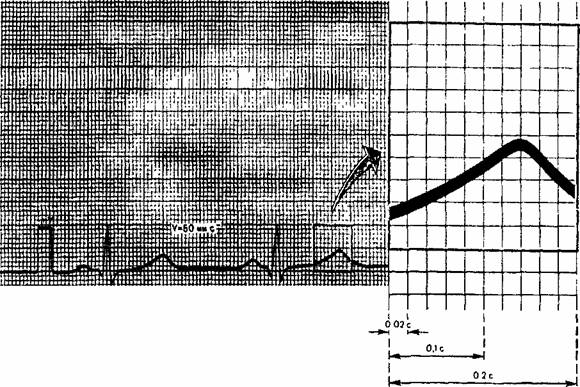

Рисунок 25. Запись ЭКГ на миллиметровой бумаге со скоростью 50 мм с"1. Каждый миллиметр бумаги по горизонтали соответствует 0,02 с, каждые 5 мм - 0,1 , а 10 мм - 0,2 с. Справа - увеличенный в 5 раз отрезок кривой.
