При выполнении обычной рентгенограммы три компонента - пленка, объект и рентгеновская трубка - остаются в покое. Томографический эффект можно получить при следующих комбинациях: 1) неподвижный объект и движущиеся источник (рентгеновская трубка) и приемник (рентгенографическая пленка, селеновая пластина, кристаллический детектор и т.п.) излучения; 2) неподвижный источник излучения и движущиеся объект и приемник излучения; 3) неподвижный приемник излучения и движущиеся объект и источник излучения. Наиболее распространены томографы с синхронным перемещением трубки и пленки в противоположных направлениях при

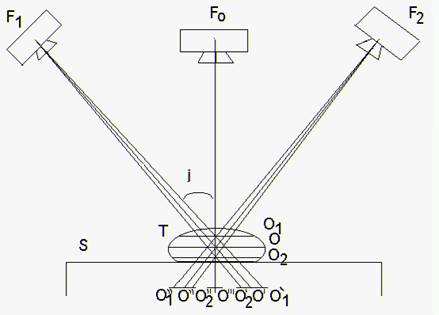

Рис.1Принцип образования послойного изображения.

F0, F1, F2

-нулевое,исходное и конечное положение фокуса рентгеновской трубки; j

-1/2 угла поворота трубки; S

-поверхность стола; Т

-объект исследования; О

-точка выделяемого слоя; О

1

,

О

2

-точки, находящиеся выше и ниже выделяемого слоя; О`, О``

-проекции точки О

на пленке при исходном и конечном положениях фокуса рентгеновской трубки; О

1

`, O

1

``

-проекции точки О

1

на пленке при тех же положениях фокуса трубки; О

2

`, О

2

``

-проекции точки О

2

при тех же положениях фокуса трубки; О```

-проекции всех точек на пленке при нулевом положении рентгеновской трубки.

неподвижном объекте исследования. Рентгеновский излучатель и кассето-держатель с приемником излучения (рентгеновская пленка, селеновая пластина) соединяют жестко с помощью металлического рычага. Ось вращения рычага (перемещения трубки и пленки) находится над уровнем стола и ее можно произвольно перемещать.

Как показано на рис.1, при перемещении трубки из положения F1 в положение F2, проекция точки О, которая соответствует оси вращения рычага, будет постоянно находиться в одном и том же месте пленки. Проекция точки О неподвижна относительно пленки и, следовательно, ее изображение будет четким. Проекции точек О1 и О2,находящиеся вне выделяемого слоя, с перемещением трубки и пленки меняют свое положение на пленке и, следовательно, их изображение будет нечетким, размазанным. Доказано, что геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельная плоскости пленки и проходящая через ось окончания системы. На томограмме, таким образом, будут четкими изображения всех точек, находящихся в плоскости на уровне оси вращения системы, то есть в выделяемом томографическом слое.

На рисунке показано перемещение трубки и пленки по траектории прямая-прямая, то есть по параллельным прямолинейным направляющим. Такие томографы, имеющие самую простую конструкцию, получили наибольшее распространение. В томографах с траекториями дуга-дуга, дуга-прямая геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельные плос-кости пленки и проходящая через ось качания системы; выделяется слой также плоской формы. Из-за более сложной конструкции эти томографы получили меньшее распространение.
